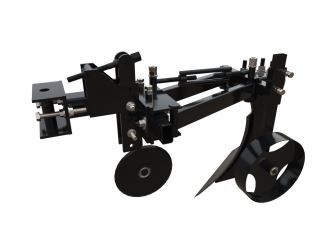

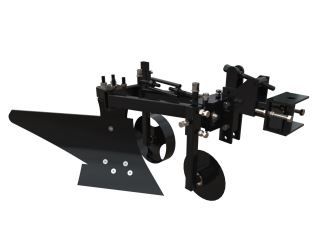

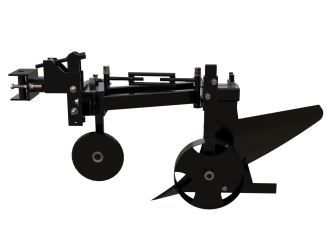

Плуг однокорпусной навесной Скаут PL 130 HYD с подрезным диском

PL-130 HYD – это модификация однокорпусного плуга с увеличенной шириной лемеха, в которой появляется подрезной диск. Он предварительно подрезает пласт земли и удерживает заданное направление плуга.
Плуг PL-130 HYD устанавливается на заднее одноточечное крепление для навесного оборудования с плавающей гидравликой. У этого плуга регулируемые глубина и угол атаки.
Регулировка угла наклона в продольном направлении, град.  +/- 15
Регулировка угла наклона в поперечном направлении, град.   +/- 15
Регулировка положения плуга относительно оси крепления, мм   0 - 170
Как происходит настройка угла и глубины
Вертикальная телескопическая балка поднимает и опускает ограничительное колесо, которое задает заглубление плуга
Ограничительное колесо не дает плугу уйти с заданной глубины из-за неровностей рельефа
На креплении плуга диагонально расположена стяжка, от силы натяжения которой зависит угол лемеха относительно трактора.
С помощью этого натяжителя происходит ориентация плуга относительно колес трактора
